RASRevision Automation System
철골 부재 설계변경관리시스템
Revision Automation System은 Tekla에서 생성된 3D Model의 변경 내용을 쉽게 확인 및 관리할 수 있는 프로그램입니다. 설계변경 발생시 해당 Tekla 3D Model을 RAS 데이터베이스에 저장하고, 이를 비교하여 설계변경 내용을 분석합니다.

설계변경사항 표현방법
- Excel 보고서
- Tekla 3D Model View : 추가, 삭제, 변경된 부재 표현
- 제작도면 : Cloud Mark와 Revision Mark를 이용하여 표현

자동으로 분석된 설계변경정보는 사용자에게 설계변경정보 추적 및 보고서 작성 시간을 최소화할 수 있으며 발주처, 제작사, 설계사 모두 최고의 선택이 될 것입니다.
주요기능
  • Tekla 3D Model 정보 데이터베이스 생성
    엔지니어가 작성한 Tekla 3D Model을 단 한번의 클릭으로 데이터베이스화 합니다.
    기존 Tekla 모델 자료도 쉽게 저장 및 가져오기를 통하여 비교할 수 있습니다.
  • 설계변경정보 비교 항목 및 표현방법 설정
    - 비교 항목을 사용자가 설정할 수 있습니다.
    - 표현 방법 및 색상을 선택합니다.
    - 설계변경항목별 M/H를 입력하여 수정업무 시간을 관리 할 수 있습니다.
  • 설계변경정보 비교
    변경 전과 변경 후의 3D Model정보를 선택하여 비교 후 신규, 수정, 삭제된 부재정보를 자동으로 생성합니다.
  • 설계변경정보 Excel 출력
    자동으로 분석된 비교 항목정보를 Excel 파일로 출력합니다.
  • Tekla 3D Model View에서 설계변경정보 표현
산출물

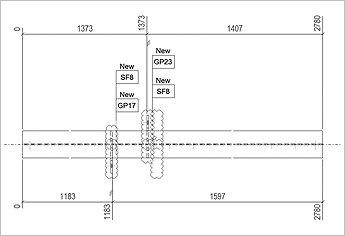

  • 도면 Rev cloud

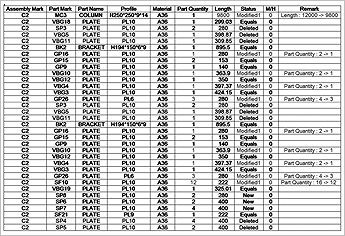

  • 도면 Table
도입효과
설계변경보고서 자동작성을 통한 관리업무 감소
담당자별 설계변경 활동관리
  • 자동화된 설계변경사항 추적
  • 설계변경보고서 자동작성을 통한 관리업무 감소
  • 제작도면별 설계변경현황 파악용이
  • 설계변경업무의 온라인 협업지원
  • 담당자별 설계변경 활동관리
도입업체
02
국내 도입업체 ㈜경원엔지니어링, ㈜주영엔지니어링
01
일본 도입업체 삼영건설
