JASJapan drawing Automation System
일본전용 철골 부재 제작도 자동생성시스템
JAS는 일본 철골제작산업에 특화된 Tekla 기반 철골제작도 자동편집 시스템입니다.
일반 건축 및 플랜트 구조물뿐 아니라 일본의 내진공법에 특화된 BCP, BCR부재의 편집을 완벽히 지원합니다.
주요기능
  • Tekla Structures에서 생성한 3차원 철골모델을 이용하여 제작도면으로 자동편집함
    (Tekla Addon 프로그램)
  • Tekla Structures 버전 21부터 2020까지 지원함
  • 지원하는 도면타입
    단품도면
    - Member Type : Straight Beam, Poly Beam, Curve Beam, Plate
    - Member Profile : H-shape, L-shape, C-shape, Channel, T-shape, Rectangular, Round bar
    제작도면
    - Column(일반, BCP, BCR), Beam/Girder, Brace, Purlin, Girth, Misc
    설치도면
    - Column Arrange, Main Plan, Main Elevation
  • 일본 철골제작에 특화된 제작도면 자동편집기능
  • 일본 철골제작에 특화된 설치도 자동편집 기능
  • 빠르고 손쉬운 추가도면편집을 위한 다양한 도면편집 보조기능 지원
  • 도면자동출력 및 관리프로그램 지원
    -도면출력옵션 일괄입력 및 관리
    -도면파일(DWG, DXF, PDF)자동생성 및 관리
    -도면리스트 자동출력
산출물

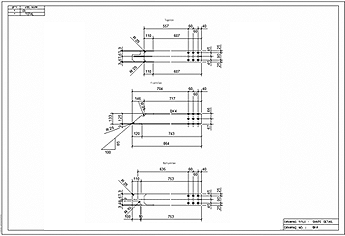

  • 단품도

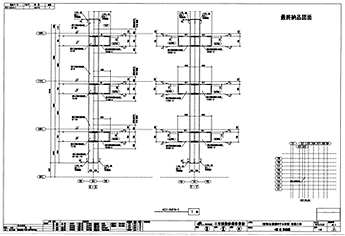

  • 제작도
도입효과
Tekla에 대한 지식 및 능력차와 별개로 평준화 가능
상세도 Tekla 대비 3.0배 향상
  • 단품도 : 형강(10분 → 2분), PLATE(5분 → 2분) = 작업속도 3~5배 향상
  • 상세도 : 기둥(45분 → 15분) = Tekla 대비 3배 향상
  • 보조툴을 이용한 작도 : 모든 기능 수작업 진행 → 보조툴을 이용한 편리한 작도 진행
도입업체
07
일본 도입업체 일본 철골제작공장인증 H-Grade 8개 업체
