eSDIenhanced Structural Design Integration
플랜트 철골구조물 3차원 설계자동화 시스템
구조해석파일(Staad.Pro, Midas Gen, SAP2000)을 이용하여 상부 철골구조물 및 하부 RC구조물의 BIM 모델(LOD400)을 자동으로 생성하고, BIM 모델을 바탕으로 구조도면 및 물량을 자동 산출하는 시스템입니다.

현재 국내 대부분의 EPC사 및 해외 EPC사에서 플랜트 구조설계에 사용중이며, 다양한 실무 경험이 반영된 사용자 환경과 설계 자동화 기능을 통해 엔지니어의 역량을 극대화 하고 설계업무를 획기적으로 줄일 수 있습니다.
주요기능

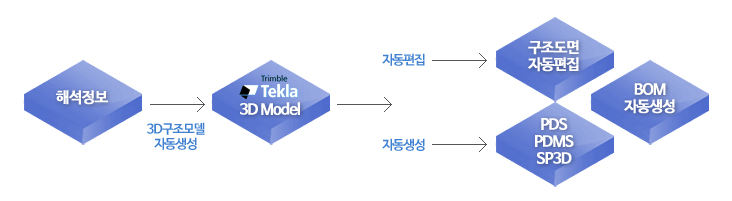

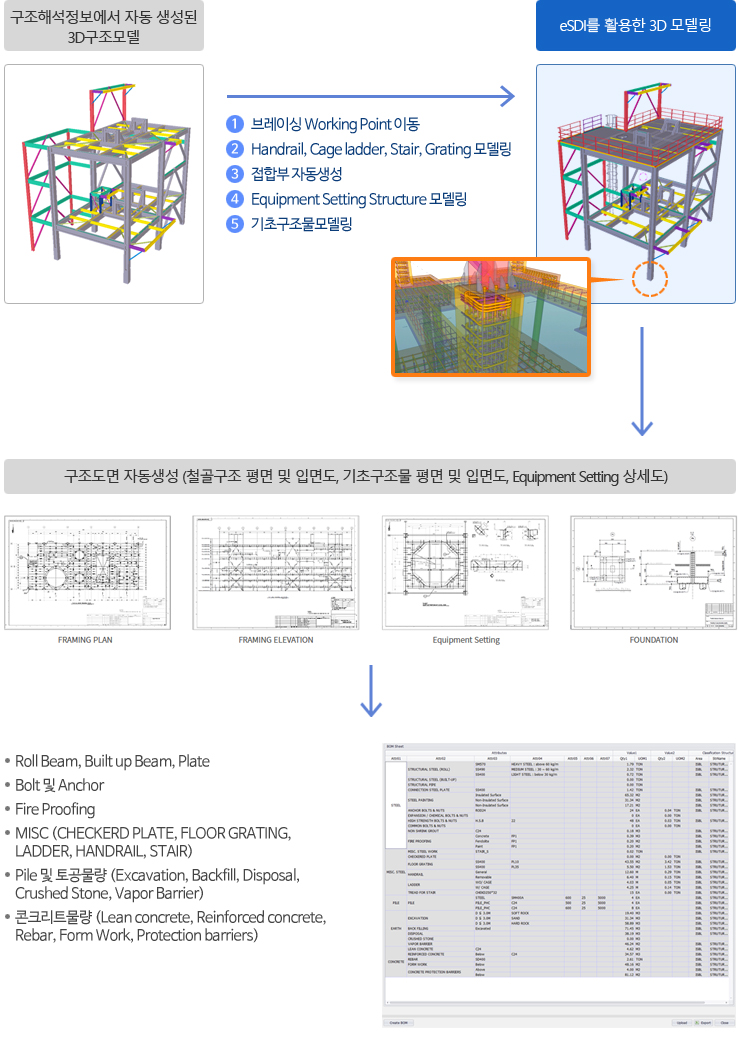

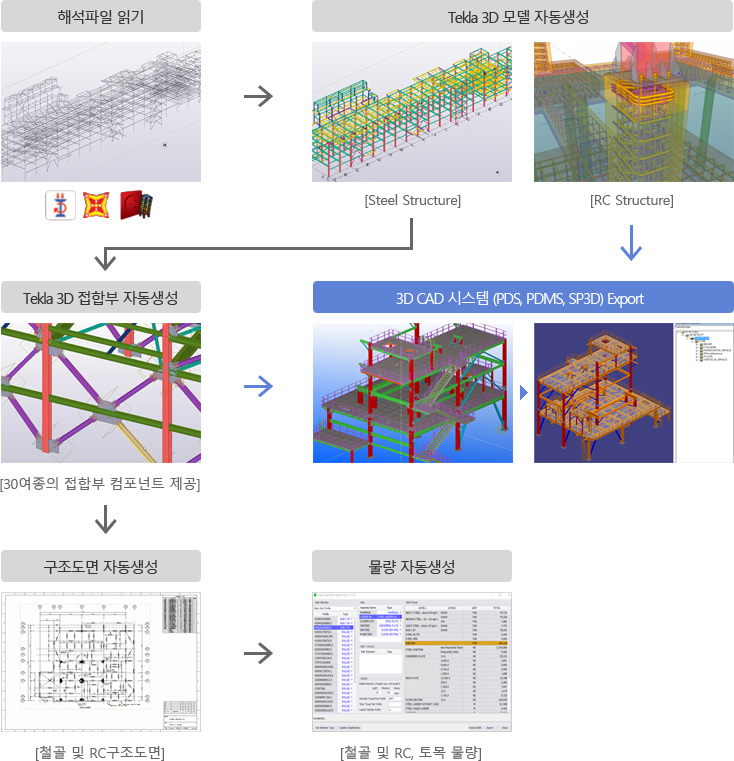

  • 구조해석파일을 이용한 BIM 모델(Tekla) 자동생성
  • BIM 모델을 이용한 구조도면 자동생성 및 자동편집
  • Tekla 용 3D 모델링 Component 제공
    (접합부 30여종, Handrail, Stair, Cage Ladder, Grating, Equipment Setting, Foundation)
  • 철골물량 및 토목RC물량 자동산출
  • 강력한 설계변경관리 시스템 지원
  • PDS, PDMS, SP3D 3D모델 Export 지원
산출물

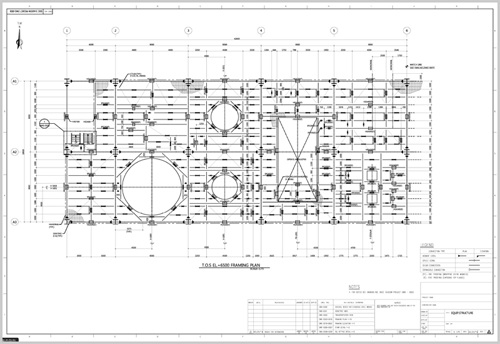

  • FRAMING PLAN

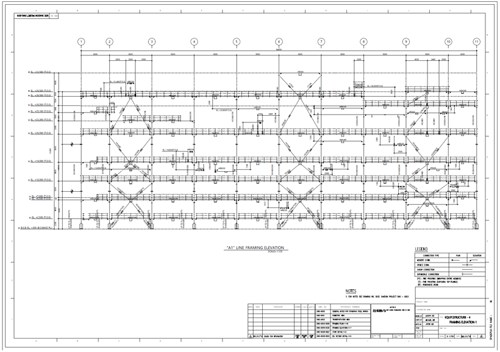

  • FRAMING ELEVATION

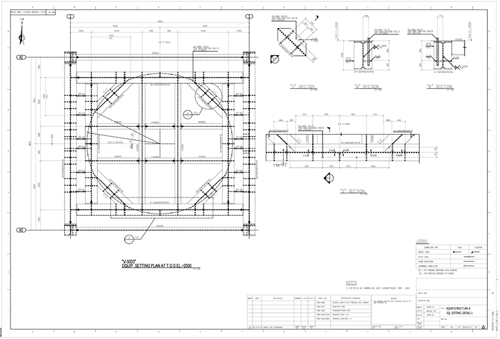

  • Equipment Setting

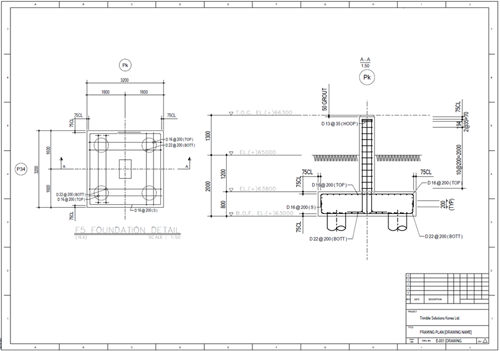

  • FOUNDATION
도입효과
S엔지니어링 도입사례
eSDI를 도입 후 2~3일 사이에 Tekla 3D모델과 구조도면을 생성
  • 1개의 Equipment Structure를 Tekla만을 사용하여 구조도면 생성 및 BOM산출시 기존 2주 이상 소요되었지만, eSDI를 도입 후 2~3일 사이에 Tekla 3D모델과 구조도면을 생성 할 수 있었습니다.
D 건설 도입사례
3시간만에 구조도면 10장을 출력
  • Piperack Sturcture의 구조도면을 급히 출력할 일이 생겨 Midas Gen 파일을 사용하였는데 3시간만에 구조도면 10장을 출력하여 제출할 수 있었습니다.
도입업체
10
EPC 도입업체 ㈜두산중공업, ㈜대림산업, ㈜삼성물산, ㈜포스코건설, ㈜현대건설, ㈜현대엔지니어링, ㈜GS건설, ㈜SK건설, ㈜도요엔지니어링, ㈜S&I
10
Engineering 도입업체 ㈜맥이에이, ㈜맥이엔지, ㈜선엔지니어링, ㈜영일엔지니어링, ㈜주영엔지니어링, ㈜쓰리디엔지니어링, ㈜쓰리에스엔지니어링, ㈜하이테크엔지니어링, ㈜해윰엔지니어링, ㈜한독기술
