CPCutting Plan for rolled & Plate member
원자재량 소요계산 및 관리 시스템
TEKLA Model data에서 출력된 Rolled member와 Plate의 Cutting plan 작성을 통하여 빠르게 원자재 물량을 확인할 수 있습니다. Rolled member는 길이(mm)를 이용, Plate는 Area(m2)로 원자재에 각 부재들을 배치 및 조합합니다.

Model 정보가 없는 경우는 Excel 파일을 이용하여 Cutting plan을 작성할 수 있으며 자동으로 원자재를 계산하거나, 기존 보유하고 있는 자재를 등록하여 상황에 따라 Cutting plan을 작성할 수 있습니다.
주요기능
  • Tekla 3D Model 에서 cutting plan 부재 추출
    - 제공되는 Report 파일을 통해 Cutting plan 작성부재를 쉽게 추출
    - Model data가 없는 경우 Excel sheet에서 작성하여 Cutting plan 작성
  • Trim loss, Saw blade thickness, Remnant length 설정
    - 절단 길이, 컷팅 톱날 두께를 적용하여 Cutting plan 작성합니다.
    - 잔여 원자재의 길이를 확인하여 원자재 정보로 자동 등록 됩니다
  • Filter 기능을 통해 Cutting plan 작성 부재를 쉽게 적용
    - List에서 Level, Zone, Area를 필터 하여 우선작업 부재 적용
    - 잔여 원자재의 길이를 확인하여 원자재 정보로 자동 등록 됩니다.
  • Rolled member의 길이 변경 하여 Cutting plan 작성
    - 설계 변경 또는 현장 실측 반영을 위한 변경된 길이 적용
  • Excel 출력 시 손쉬운 출력 Form 설정
  • Cutting plan 시 Weight & 수량 확인을 통해 항차 설정 가능

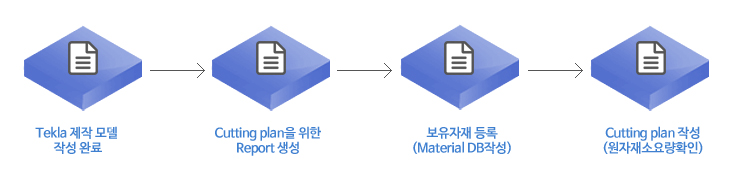

프로그램

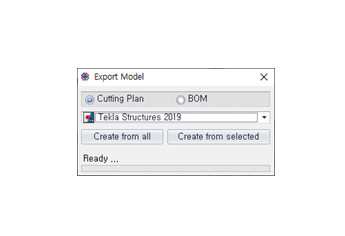

  • Tekla 부재 BOM Report 생성

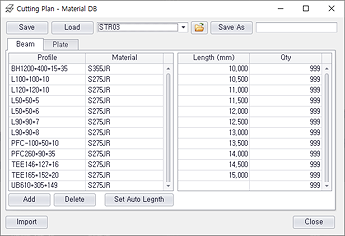

  • 원자재 등록 (Material DB)

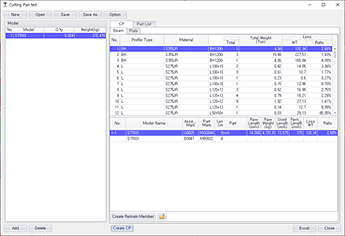

  • Cutting plan 작성
산출물

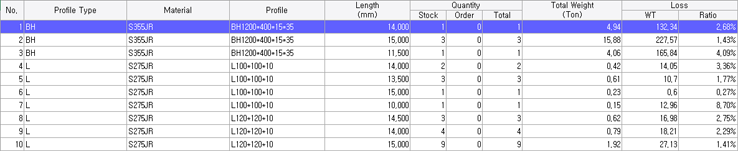

  • 원자재 Summary

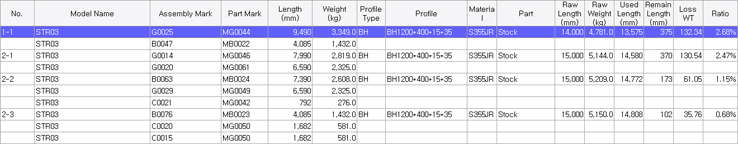

  • Part 조합 list (cutting plan)
